技术参数
公称通径：DN200-DN350
公称压力：PN1.6-PN6.4MPa
使用温度：-29℃~200℃
操作方式：手柄、齿轮、电动、气动 Handle, gear, electric, pneumatic
使用范围：供热管网、污水处理、空调管网、发电厂、石油管线等工业管线领域。
使用介质：水、气、油等无腐蚀性介质
设计规范：API 6D、ASMEB 16.34
压力-温度等级：ASME B16.34、API608
结构长度：ASME B16.10、GB12221
对焊端形式：ASME B16.25、ASME B31.4/31.8
检验与试验：API 598、API 6D、GB13927
耐火试验：API 607、API 6FA
产品概述
GLQ367F全焊接过滤球阀，有一阀多用的功能，既起到介质切断作用，同时拥有过滤功能，这样既省了安装空间，也可以节省传统的前置过滤器，安装清洗简单，方便，全焊接结构，使用寿命更长久。

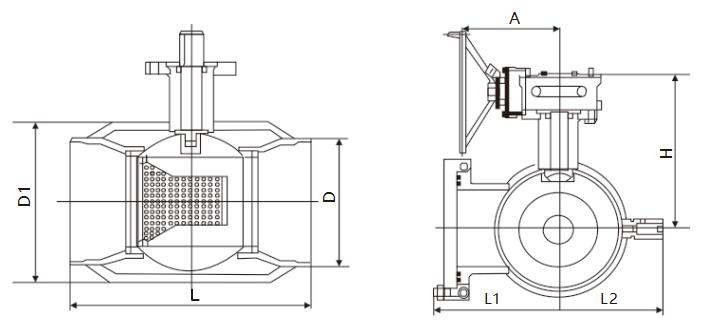

产品尺寸
|
DN(mm) |
A |
L |
L1 |
L2 |
D |
D1 |
H |
|
|
GOST |
EN |
|||||||
|
DN200 |
198 |
400 |
270 |
178 |
219.0 |
219.1 |
273 |
318 |
|
DN250 |
225 |
559 |
332 |
222 |
273.0 |
273.1 |
351 |
395 |
|
DN300 |
245 |
635 |
407 |
282 |
323.9 |
323.9 |
425 |
467 |
|
DN350 |
319 |
762 |
455 |
455 |
377.0 |
355.6 |
508 |
540 |
