气动三通法兰球阀

气动三通法兰球阀

  • 质量可靠
  • 价格合理
  • 交货快捷
  • 服务热线: 021-33758111
    产品详情

    技术参数

          产品型号:Q644F/Q645F

          公称通径:DN15~200mm

          公称压力:PN16、25bar

          连接形式:法兰式

          介质温度:W1:-40~180℃   W2:-40~300℃   W3:-30~425℃   W4:-40~425℃

          阀体材质:WCB、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

          适用介质:水、蒸汽、油品,硝酸类,醋酸类


    产品概述

    气动三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换,任何一个管道都可以作为入口或出口。有气动三通L型球阀和气动三通T型球阀两种,可以满足不同的工业要求。三通L型球阀是对三条管道中的两条管道进行切断,三通T型球阀实现把三条连通管道进行合流与分流。广泛应用于化工,石油、轻纺、电力、食品制药、制冷造纸等领域。


    产品特点

    1、流体阻力小,其阻力系数与同长度的管段相等。   

    2、结构简单、体积小、重量轻。   

    3、紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。   

    4、操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。   

    5、维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。   

    6、在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起球阀密封面的侵蚀。


    执行标准

    设计依据 GB标准 ANSI标准
    设计标准 GB/12237 ANSI B16.34
    连接法兰尺寸 GB/9113、JB/T79 ANSI B16.5
    实验和检验 JB/T9092 API 598

    备注:系列球阀结构长度及连接尺寸可根据客户要求设计制造。


    主要技术参数

    公称通径 DN15~200mm
    连接方式 法兰
    气缸配置 AT系列、GT系列及进口执行器系列
    气缸形式 双作用、单作用(弹簧复位)
    控制方式 换向、分流
    公称压力 16、25bar(如需更高压力订货时请注明)
    气源压力 双作用:4~8bar、单作用:5~8bar
    介质温度 W1:-40~180℃  W2:-40~300℃  W3:-30~425℃  W4:-40~425℃
    环境温度 标准型:-20~80℃
    阀体材质 碳钢(C)、不锈钢(P4、P6)
    密封材质 聚四氟乙烯(F)、对位聚苯(PPL)、金属硬密封(H)、硬质合金(Y)

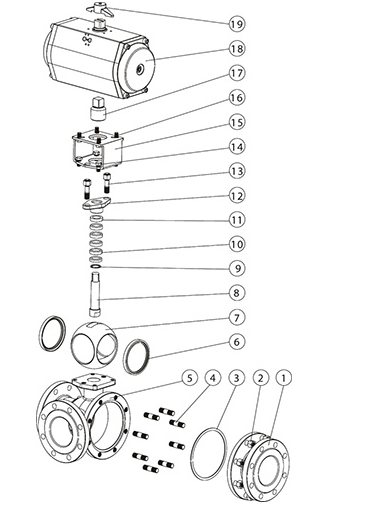

    主要零件材质

    序号 零件名称 材质 序号 零件名称 材质
    C P4 P6 C P4 P6
    1 右阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 11 衬套 PTFE.复合轴承
    2 螺母 35 1Gr18Ni9Ti 1Gr18Ni9Ti 12 压盖 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    3 垫片 PTFE.石墨金属复合垫 13 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
    4 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti 14 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
    5 阀体 WCB ZG1Gr18Ni9Ti ZG1Cr18Ni12Mo2Ti 15 连接支架 1Gr18Ni9Ti 1Gr18Ni9Ti 1Gr18Ni9Ti
    6 阀座 PTFE.尼龙.对位聚苯.金属硬密封 16 螺栓 35 1Gr18Ni9Ti 1Gr18Ni9Ti
    7 球体 1Gr18Ni9Ti 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 17 连接套 35 1Gr18Ni9Ti 1Gr18Ni9Ti
    8 阀杆 1Gr13 1Gr18Ni9Ti 1Cr18Ni12Mo2Ti 18 气动装置 挤压铝合金
    9 垫片 PTFE PTFE PTFE 19 位置指示器 塑料 塑料 塑料
    10 填料 PTFE.柔性石墨

    备注:其它特殊密封材质或特殊温度亦可根据客户要求设计制造。

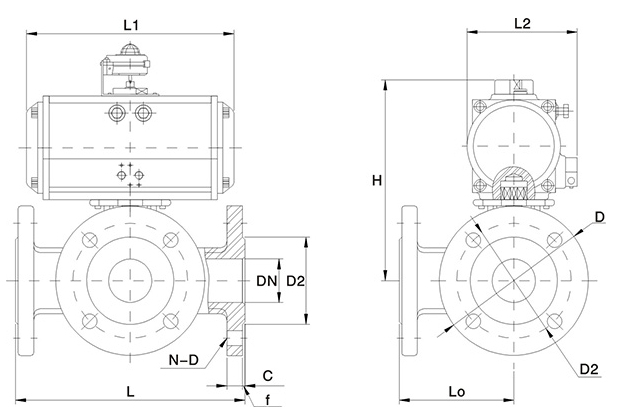

    主要外形尺寸-PN16(16bar)

    公称通径DN(mm) 外形尺寸 连接尺寸 执行器型号
    L L0 L1 L2 H D D1 D2 C f N-D
    15 150 72 141/159 71/83 204/235 95 65 46 14 2 4-14 ATD50/ATE63
    20 160 80 159/211 83/95 240/252 105 75 56 16 2 4-14 ATD63/ATE75
    25 180 90 211/248 95/107 257/265 115 85 65 16 2 4-14 ATD75/ATE88
    32 200 100 211/248 95/107 277/312 140 100 76 18 3 4-18 ATD75/ATE88
    40 220 110 248/269 107/123 292/317 150 110 84 18 3 4-18 ATD88/ATE100
    50 240 120 248/345 107/152 325/347 165 125 99 20 3 4-18 ATD88/ATE125
    65 260 130 315/409 141/172 357/389 185 145 118 20 3 4-18 ATD115/ATE145
    80 280 140 345/409 152/172 368/400 200 160 132 20 3 8-18 ATD125/ATE145
    100 320 160 409/550 172/215 410/498 220 180 156 22 3 8-18 ATD145/ATE160
    125 400 190 438/600 187/240 470/538 250 210 184 22 3 8-18 ATD160/ATE210
    150 440 220 550/633 215/262 556/591 285 240 211 24 3 8-22 ATD190/ATE240
    200 550 260 600/730 210/330 648/687 340 295 266 24 3 12-22 ATD210/ATE270


    主要外形尺寸-PN25(25bar)

    公称通径DN(mm) 外形尺寸 连接尺寸 执行器型号
    L L0 L1 L2 H D D1 D2 C f N-D
    15 150 72 159/211 83/95 235/247 95 65 46 14 2 4-14 ATD63/ATE75
    20 160 80 211/248 95/107 252/260 105 75 56 16 2 4-14 ATD75/ATE88
    25 180 90 248/269 107/123 265/289 115 85 65 16 2 4-14 ATD88/ATE100
    32 200 100 248/315 107/141 287/312 140 100 76 18 3 4-18 ATD88/ATE115
    40 220 110 269/409 123/152 317/339 150 110 84 18 3 4-18 ATD100/ATE125
    50 240 120 345/345 123/152 325/347 165 125 99 20 3 4-18 ATD100/ATE125
    65 260 130 269/345 141/172 357/389 185 145 118 22 3 4-18 ATD115/ATE145
    80 280 140 315/438 152/187 400/425 200 160 132 24 3 8-18 ATD125/ATE160
    100 320 160 409/550 172/215 443/531 235 190 156 24 3 8-22 ATD145/ATE190
    125 400 190 438/600 187/240 548/583 270 220 184 26 3 8-26 ATD160/ATE210
    150 440 220 550/633 215/262 628/665 300 250 211 28 3 8-26 ATD190/ATE240
    200 550 260 600/730 210/330 695/744 360 310 274 30 3 12-22 ATD210/ATE270

    备注:根据不同的阀门扭矩,不同的气源压力及不同的实际工况,选择相匹配的执行器其相关外形尺寸也随之变化。
